在工業管道系統中，色標是保障操作安全、提高維護效率的重要工具。壓縮機空氣管道作為工廠的“血管”，其內部介質具有壓力高、流動性強的特點，清晰的色彩標識能有效避免誤操作，防止事故發生。本文將系統講解壓縮機空氣管道的色標體系及其應用。

一、為何需要色標？

壓縮空氣管道若未加區分，極易與其他介質管道（如氧氣、燃氣、水管）混淆。一旦誤接或誤操作，可能導致設備損壞、產品污染，甚至引發嚴重的安全事故。統一的色標系統實現了“視覺管理”，使人員能快速識別管道內介質，明確其危險性，是工廠安全生產的基本要求。

二、核心色標標準與應用

國際上普遍采用ANSI/ASME A13.1標準，我國則遵循《GB 7231-2003 工業管道的基本識別色、識別符號和安全標識》。對于壓縮空氣管道，其主要規定如下：

1. 基本識別色：天藍色 (Light Blue / Sky Blue)

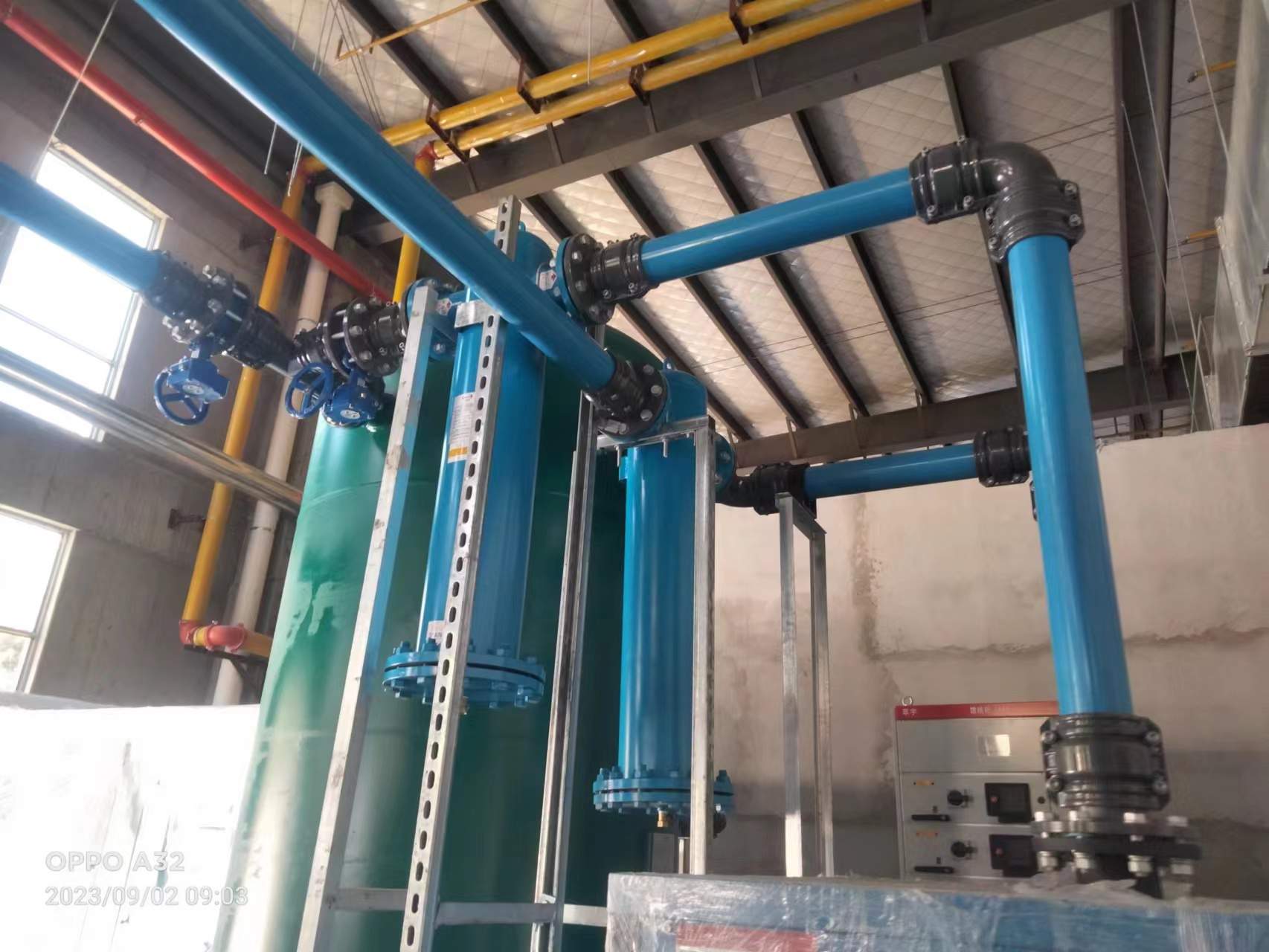

   這是壓縮空氣管道最核心的視覺標識。通常的做法是沿管道全長涂刷天藍色，或在管道上以適當間隔涂刷天藍色色環或色帶。

2. 介質名稱與流向箭頭



   僅有顏色是不夠的。必須在管道上（或在緊貼的色環旁）用中文（如“壓縮空氣”）或英文（如“COMPRESSED AIR”）清晰地標明介質名稱。同時，用箭頭明確指示介質的流動方向。這為操作和檢修提供了關鍵信息。

3. 危險警示

   如果管道內壓縮空氣的壓力較高，存在潛在噴射風險，還應設置“當心噴射”或“注意高壓”等安全警示牌。

三、色標的實施方式

在實際應用中，色標主要通過以下方式實現：

• 全長涂刷：最適合新安裝的管道，視覺效果最清晰，但成本較高。

• 色環/色帶：在管道上以一定間距（如每5-10米或關鍵部位）涂刷150mm寬的天藍色環狀帶，并在色帶上或旁邊標注介質名稱和流向。這是最常見且經濟的方式。

• 包覆彩帶/標簽：對于已安裝的管道或不便涂漆的情況，可使用符合標準顏色的自粘性彩帶或標簽牌進行標識。

四、注意事項

1. 一致性原則：一個工廠乃至一個工業園區內，必須采用統一的標準，確保所有人員理解一致。

2. 位置醒目：標識應設置在人員易于觀察的位置，如管道穿越通道、閥門、設備接口、拐彎處等。

3. 保持清晰：定期檢查維護色標，確保其不被污損、遮蓋或褪色，否則應及時修復或更換。

4. 培訓與宣貫：必須對所有相關人員進行培訓，使其理解各種顏色和符號的含義，并將識色辨管作為安全入場教育的一部分。

總結

壓縮機空氣管道的天藍色色標并非簡單的裝飾，而是一套至關重要的安全語言。它通過直觀的色彩和文字，無聲地傳遞著管道內介質的關鍵信息，是預防誤操作、保障人員安全、確保生產穩定運行的基礎措施。嚴格執行管道色標標準，是企業管理規范化、科學化的重要體現。
