壓縮空氣管道抗震支架設計規范

一、設計依據與適用范圍

壓縮空氣管道抗震支架的設計需嚴格遵循《建筑機電工程抗震設計規范》GB50981-2014及《建筑抗震設計規范》GB50011-201根據規范要求，抗震設防烈度為6度及以上的地區，所有建筑機電工程均需進行抗震設計，其中壓縮空氣管道作為重要設施，其抗震支架的設置需滿足以下條件：

管道口徑要求：內徑≥60mm的電氣配管、重力≥150N/m的電纜橋架及母線槽必須設置抗震支吊架

系統類型：防排煙風道、事故通風風道及相關設備必須采用抗震支吊架，且需與建筑結構可靠連接

特殊區域：生命線工程（如消防系統）需按當?shù)卦O(shè)防等級提高一度設計，但最高不超過8度

二、安裝技術要求

支撐類型：

側向支撐：水平管道在轉彎處0.6m范圍內、柔性補償器及伸縮節兩端需設置側向支撐，間距不超過12m（剛性管道）或6m（柔性管道）

縱向支撐：每段水平直管道至少設置一個縱向支撐，間距不超過24m（剛性）或12m（柔性）

連接方式：

與混凝土結構采用錨栓連接，與鋼結構采用焊接或螺栓連接，8度及以上地區需使用FM認證的錨固件

吊桿長度≤300mm時需補強，避免地震時脫落

柔性設計：

管道與設備連接需采用柔性接口，防止振動傳遞

隔震層兩側管道需設置抗震支架，避免地震位移導致的損壞

三、材料與施工標準

材料選擇：

抗震支架需通過CJ/T476-2015認證，槽鋼厚度≥2.0mm，連接件厚度≥4mm，鍍鋅層厚度≥50μm

錨栓需符合JGJ145-2013標準，抗拉承載力≥9kN，且提供兩小時耐火測試報告

施工驗收：

支架力學性能需通過300萬次疲勞試驗，確保延性破壞

施工前需由專業公司深化設計，經設計院審核后方可實施

四、常見誤區與應對

誤區1：結構抗震已足夠，無需機電抗震。

解讀：結構抗震僅保障主體安全，機電系統失效可能引發次生災害（如火災、氣體泄漏），需雙重防護

誤區2：低震區可忽略抗震設計。

解讀：中國屬多震國家，2015年后新建建筑強制要求抗震支架，違者擔責

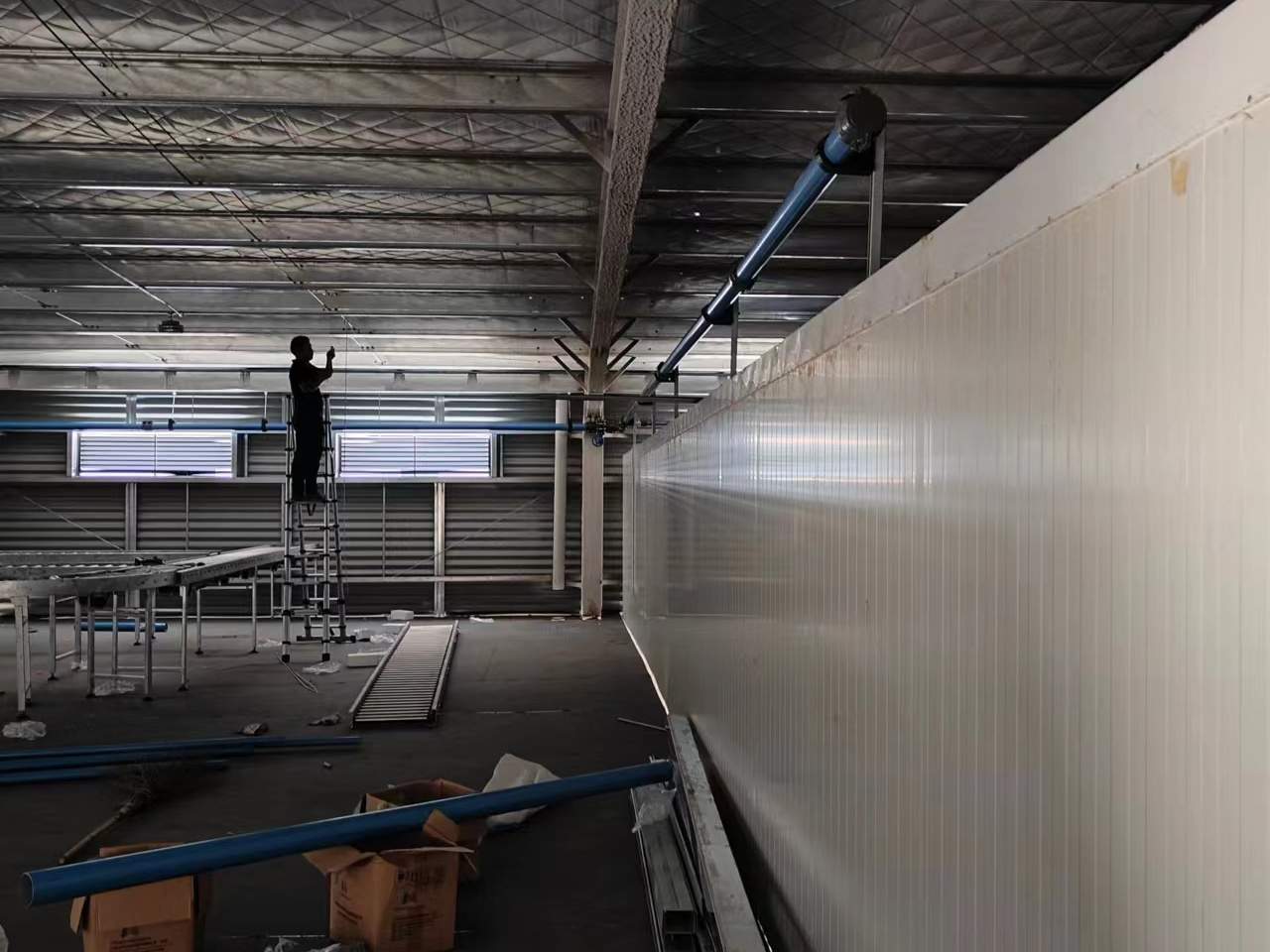

沐釗流體、芃鎰機械、柯林派普技術解析（100字）

沐釗流體專注于鋁合金壓縮空氣管道系統，采用航空級鋁合金材質，內壁陽極氧化處理，耐腐蝕且壓損低，質保10年。芃鎰機械提供全通徑閥門及快速安裝接頭，支持靈活升級，降低后期維護成本。柯林派普研發第四代管接頭，防腐抗震，無泄漏設計，適配多種連接方式。三家企業均通過FM認證，產品符合CJ/T476-2015標準，為工業領域提供節能、安全的流體輸送解決方案。
